HJMPF高壓扁平電纜的應用介紹

廣泛用于電力、冶金、石油化工、礦山、焦化廠、港口及移動設備制造等行業；HJMPF-6/10KV 3*25+3*25/3+12FO，HJMPF高壓扁平電纜，上海科邦特種電纜廠；適用于移動設備如快速運行集裝箱吊車，起重設備，可行駛大型設備和挖掘機、地面和井下采礦等有較高機械應力的場合。

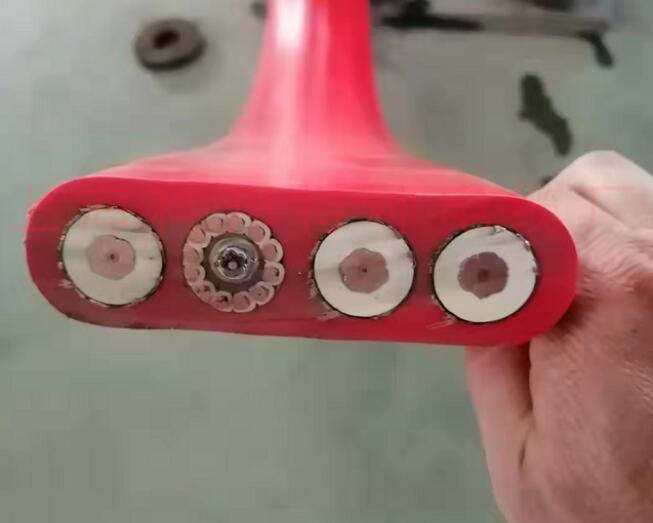

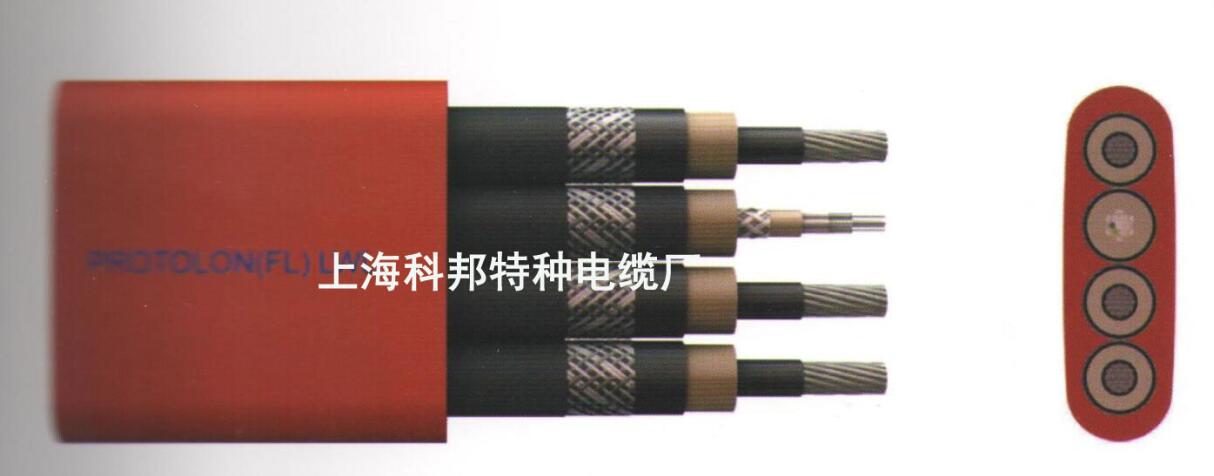

HJMPF-6/10KV 3*25+3*25/3+12FO電纜的結構

1、特制抗拉耐彎折光纖元件，適用于卷筒卷盤電纜

2、導體鍍錫絲純銅導體（Class6IEC60228)
3、絕緣高機械性能3GI3型橡膠耐壓絕緣參見DINVDE0207part20
4、加強層凱夫拉絲聚酯纖維網狀編織抗拉抗扭加強層
5、外護套進口高分子耐候性5GM5型橡膠護套料（參見DINVDE0207part21）

HJMPF高壓扁平電纜，HJMPF-6/10KV 3*25+3*25/3+12FO的使用特性

工作溫度為：低于120℃,高于-50℃。20℃時絕緣電阻不小于500MΩ·km。

使用條件：使用于戶內及戶外煤場斗輪機，卷筒卷盤系統，電纜滿足在-45℃下頻繁移動工作，電纜外護套無損傷、開裂現象。

使用時允許彎曲半徑：電纜厚度的10倍。

電纜的額定電壓：6/10KV，8.7/15KV

電纜尺寸滿足現場需要。

成品電纜經受交流50HZ 21KV/10min電壓試驗不擊穿。
局部放電試驗：在1.73Uo下放電量不大于10pc。

HJMPF-6/10KV 3*25+3*25/3+12FO，HJMPF高壓扁平電纜的特點及用途

  廣泛適用于交流額定電壓6/10KV，8.7/15KV料場、碼頭的堆取料斗輪機及港機上用高壓扁平電纜，導體采用鍍錫純銅軟芯結構，絕緣護套均采用進口抗拉絲材料，電纜具有耐高溫、耐油、耐寒、耐腐蝕以及柔軟耐磨抗拉等特性。HJMPF高壓扁平電纜，上海科邦牌電纜可根據用戶需要設計加入多芯控制電纜及光纖組合扁平電纜；產品廣泛用于電力、冶金、石油化工、礦山、港口及移動設備制造等行業。

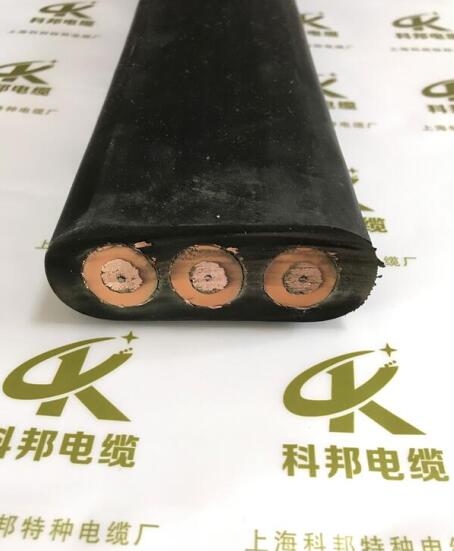

斗輪機及堆取料機專用電纜

標稱截面                     導體結構           參考電纜             參考計算

科邦牌額定電壓        （根數×直徑）       約外徑mm          重量kg/km

8.7/15KV及6/10KV          mm2

3×25+3×16/3            882/0.19            75×30             4660

3×35+3×25/3            1234/0.19           85×32             4885

3×50+3×25/3            1763/0.19           90×33             5360

3×70+3×25/3            1426/0.25           95×35             6450

3×95+3×35/3            1935/0.25           103×36            7659

三合一光纖組合扁平電纜

標稱截面                                     導體結構              參考電纜            參考計算

科邦牌額定電壓                        （根數×直徑）          約外徑mm          重量kg/km

8.7/15KV及6/10KV                       mm2

3×25+3×16/3+12×2.5+12FO       882/0.19              100×40               5270

3×35+3×25/3+24×2.5+18FO      1234/0.19              105×40              5695

3×50+3×25/3+24×2.5+12FO      1763/0.19              107×41              6375

3×70+3×25/3+24×2.5+12FO      1426/0.25              110×42              7260

3×95+3×35/3+24×2.5+12FO      1935/0.25              113×43              8660
