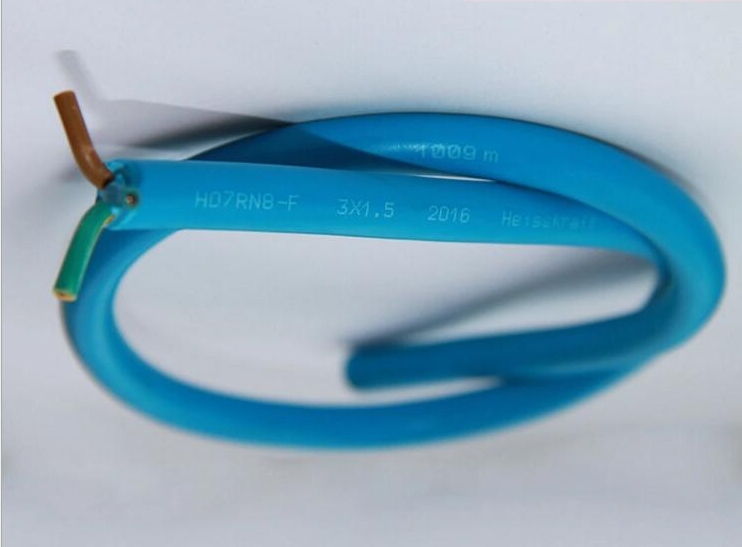

H07RN8-F工業電纜
H07RN8-F
應用和描述
上?？瓢铍娎|廠H07RN8-F電纜主要用于水位高達10米的深度，溫度高達45℃的水中，如潛水泵或類似設備的連接。在有機械保護的情況下，允許間接地下安裝。這些電纜是根據CEI 20-19/16標準生產。它是唯一一種在CEI 64-8在第702部分規定下允許安裝在泳池和噴泉的電纜。作為適度機械設備的連接線，它可用于工業或農業車間設備，大型鍋爐，加熱板，電動工具： 如鉆頭，盤鋸，電器，建筑上用的便攜式電機和發電機，也可在臨時工作點，沿著地面或架子固定敷設，也可用于起重設備的連接等，H07RN8-F電纜具有耐臭氧，抗紫外線及耐候性等特點。
上?？瓢钐胤N電纜廠H07RN8-F標準及認證
<HAR> HD22.16 S1, CEI 20-19 p.16,CE低壓73/23/EEC & 93/68/EEC指令., ROHS認證
電纜結構
- 多股精絞柔性無氧細銅絲導體
- 遵循VDE-0295 Cl 5, IEC 60228 Cl-5
- 高機械性能絕緣TPEE遵循VDE-0282第1部分
- 色彩編碼遵循VDE-0293-308和HD 186
- 聚醚聚氨酯PUR外護套
技術特性
- 工作電壓: 450/750 V，600/1000V
- 測試電壓: 4000 V
- 動態彎曲半徑: 6 xΦ
- 固定安裝彎曲半徑: 4.0 xΦ
- 應用時的工作溫度: -45℃ to +100 ℃
- 固定安裝溫度: -50 ℃ to +120 ℃
- 最大水中工作溫度: +40 ℃
- 短路時可達到的溫度: +200 ℃
- 阻燃: IEC 60332.1
- 絕緣電阻: 20 MΩ x km
H07RN8-F電纜參數
|
線規 |
芯數 x 導體截 面積 # x mm2 |
標稱絕緣厚度 mm |
標稱護套厚度 mm |
標稱外徑 mm 最小-最大 |
標稱銅的重量 kg/km |
標稱電纜重量 kg/km |
|
17(32/32) |
2 x 1 |
0.8 |
1.3 |
7.7-10 |
19 |
89 |
|
17(32/32) |
3 x 1 |
0.8 |
1.4 |
8.3-10.7 |
29 |
111 |
|
17(32/32) |
4 x 1 |
0.8 |
1.5 |
9.2-11.9 |
38 |
146 |
|
16(30/30) |
1 x 1.5 |
0.8 |
1.4 |
5.7-7.1 |
14.4 |
59 |
|
16(30/30) |
2 x 1.5 |
0.8 |
1.5 |
8.5-11.0 |
29 |
135 |
|
16(30/30) |
3 x 1.5 |
0.8 |
1.6 |
9.2-11.9 |
43 |
165 |
|
16(30/30) |
4 x 1.5 |
0.8 |
1.7 |
10.2-13.1 |
58 |
200 |
|
16(30/30) |
5 x 1.5 |
0.8 |
1.8 |
11.2-14.4 |
72 |
240 |
|
16(30/30) |
7 x 1.5 |
0.8 |
2.6 |
14.5-17.5 |
101 |
385 |
|
16(30/30) |
12 x 1.5 |
0.8 |
2.9 |
17.6-22.4 |
173 |
516 |
|
16(30/30) |
19 x 1.5 |
0.8 |
3.2 |
20.7-26.3 |
274 |
800 |
|
16(30/30) |
24 x 1.5 |
0.8 |
3.5 |
24.3-30.7 |
346 |
882 |
|
14(50/30) |
1 x 2.5 |
0.9 |
1.4 |
6.3-7.9 |
24 |
72 |
|
14(50/30) |
2 x 2.5 |
0.9 |
1.7 |
10.2-13.1 |
48 |
195 |
|
14(50/30) |
3 x 2.5 |
0.9 |
1.8 |
10.9-14.0 |
72 |
235 |
|
14(50/30) |
4 x 2.5 |
0.9 |
1.9 |
12.1-15.5 |
96 |
290 |
|
14(50/30) |
5 x 2.5 |
0.9 |
2 |
13.3-17.0 |
120 |
345 |
|
14(50/30) |
7 x 2.5 |
0.9 |
2.8 |
16.5-20.0 |
168 |
520 |
|
14(50/30) |
12 x 2.5 |
0.9 |
3.1 |
20.6-26.2 |
288 |
810 |
|
14(50/30) |
19 x 2.5 |
0.9 |
3.5 |
25.5-31.0 |
456 |
1200 |
|
14(50/30) |
24 x 2.5 |
0.9 |
3.9 |
28.8-36.4 |
576 |
1650 |
|
12(56/28) |
1 x 4 |
1 |
1.5 |
7.2-9.0 |
38 |
99 |
|
12(56/28) |
2 x 4 |
1 |
1.8 |
11.8-15.1 |
77 |
270 |
|
12(56/28) |
3 x 4 |
1 |
1.9 |
12.7-16.2 |
115 |
320 |
|
12(56/28) |
4 x 4 |
1 |
2 |
14.0-17.9 |
154 |
395 |
|
12(56/28) |
5 x 4 |
1 |
2.2 |
15.6-19.9 |
192 |
485 |
|
12(56/28) |
7 x 4 |
1 |
3.1 |
18.2-21.8 |
269 |
681 |
|
10(84/28) |
1 x 6 |
1 |
1.6 |
7.9-9.8 |
58 |
130 |
|
10(84/28) |
3 x 6 |
1 |
2.1 |
14.1-18.0 |
173 |
495 |
|
10(84/28) |
4 x 6 |
1 |
2.3 |
15.7-20.0 |
230 |
610 |
|
10(84/28) |
5 x 6 |
1.2 |
3.6 |
17.5-22.2 |
288 |
760 |
|
8(80/26) |
1 x 10 |
1.2 |
1.8 |
9.5-11.9 |
96 |
230 |
|
8(80/26) |
3 x 10 |
1.2 |
3.3 |
19.1-24.2 |
288 |
880 |
|
8(80/26) |
4 x 10 |
1.2 |
3.4 |
20.9-26.5 |
384 |
1060 |
|
8(80/26) |
5 x 10 |
1.2 |
3.6 |
22.9-29.1 |
480 |
1300 |
|
6(128/26) |
1 x 16 |
1.2 |
1.9 |
10.8-13.4 |
154 |
320 |
|
6(128/26) |
3 x 16 |
1.2 |
3.5 |
21.8-27.6 |
461 |
1090 |
|
6(128/26) |
4 x 16 |
1.2 |
3.6 |
23.8-30.1 |
614 |
1345 |
|
6(128/26) |
5 x 16 |
1.2 |
3.9 |
26.4-33.3 |
768 |
1680 |
|
4(200/26) |
1 x25 |
1.4 |
2 |
12.7-15.8 |
240 |
450 |
|
4(200/26) |
4 x 25 |
1.4 |
4.1 |
28.9-36.6 |
960 |
1995 |
|
4(200/26) |
5 x 25 |
1.4 |
4.4 |
32.0-40.4 |
1200 |
2470 |
|
2 (280/26) |
1 x 35 |
1.4 |
2.2 |
14.3-17.9 |
336 |
605 |
|
2 (280/26) |
3 x 35 |
1.4 |
4.1 |
29.3-37.1 |
1008 |
1900 |
|
2 (280/26) |
4 x 35 |
1.4 |
4.4 |
32.5-41.1 |
1344 |
2645 |
|
2 (280/26) |
5 x 35 |
1.4 |
4.7 |
37.0-45.0 |
1680 |
2810 |
|
1(400/26) |
1 x 50 |
1.6 |
2.4 |
16.5-20.6 |
480 |
825 |
|
1(400/26) |
4 x 50 |
1.6 |
4.8 |
37.7-47.5 |
1920 |
3635 |
|
1(400/26) |
5 x 50 |
1.6 |
5.1 |
40.0-50.8 |
2400 |
4050 |
|
2/0(356/24) |
1 x 70 |
1.6 |
2.6 |
18.6-23.3 |
672 |
1090 |
|
2/0(356/24) |
4 x 70 |
1.6 |
5.2 |
42.7-54.0 |
2688 |
4830 |
|
3/0(485/24) |
1 x 95 |
1.8 |
2.8 |
20.8-26.0 |
912 |
1405 |
|
3/0(485/24) |
4 x 95 |
1.8 |
5.9 |
48.4-61.0 |
3648 |
6320 |
|
4/0(614/24) |
1x 120 |
1.8 |
3 |
22.8-28.6 |
1152 |
1746 |
|
4/0(614/24) |
4 x 120 |
1.8 |
6 |
53.0-66.0 |
4608 |
6830 |
|
300 MCM (765/24) |
1 x 150 |
2 |
3.2 |
25.2-31.4 |
1440 |
1887 |
|
300 MCM (765/24) |
4 x 150 |
2 |
6.4 |
58.0-73.0 |
5760 |
8320 |
|
350 MCM (944/24) |
1 x 185 |
2.2 |
3.4 |
27.6-34.4 |
1776 |
2274 |
|
350 MCM (944/24) |
4 x 185 |
2.2 |
6.8 |
64.0-80.0 |
7104 |
9800 |
|
500 MCM (1221/24) |
1x 240 |
2.4 |
3.5 |
30.6-38.3 |
23.4 |
2956 |
|
500 MCM (1221/24) |
4x 240 |
2.4 |
7.2 |
72.0-90.0 |
9216 |
12100 |
H07RN8-F，H07RN8-F電纜
