在當今復雜的工業自動化領域，大規模分布式控制系統的高效運行離不開合理的網絡拓撲結構設計。對于廣泛應用的現場總線 Modbus，選擇和設計合適的網絡拓撲結構是確保系統性能和可靠性的關鍵因素。
一、常見的 Modbus 網絡拓撲結構
1. 總線型拓撲
    - 特點和優勢：所有節點連接在一條總線上，結構簡單，易于擴展。
    - 適用場景：適用于節點分布相對集中，對實時性要求不高的系統。
2. 星型拓撲
    - 特點：以中央節點為中心，其他節點與之相連。
    - 優勢：便于管理和故障診斷，單點故障影響范圍較小。
    - 適用場景：對可靠性要求較高，節點數量相對較少的系統。
3. 環型拓撲
    - 特點：節點依次連接形成環形。
    - 優勢：數據傳輸路徑固定，可實現雙向通信。
    - 適用場景：對數據傳輸的可靠性和穩定性有較高要求的系統。

二、選擇拓撲結構的考慮因素
1. 系統規模和復雜度
    - 大規模系統可能需要更復雜的拓撲結構來滿足性能需求。
    - 節點數量眾多時，要考慮通信效率和延遲。
2. 實時性要求
    - 對于實時性要求嚴格的應用，如工業控制中的運動控制，應選擇響應速度快的拓撲結構。
3. 可靠性需求
    - 某些關鍵應用需要確保高可靠性，避免單點故障導致系統癱瘓。
4. 成本和維護難度
    - 不同拓撲結構在設備成本、布線成本和維護難度上存在差異。

三、拓撲結構的設計要點
1. 節點布局規劃
    - 根據實際物理位置和功能需求，合理分布節點。
    - 減少線路長度，降低信號衰減和干擾。
2. 通信介質選擇
    - 考慮傳輸速率、抗干擾能力和成本，選擇合適的通信線纜。
3. 終端電阻的配置
    - 在總線型拓撲中，正確配置終端電阻以減少信號反射。
4. 網絡冗余設計
    - 對于高可靠性系統，采用冗余鏈路或備份節點，提高系統的容錯能力。

在大規模分布式控制系統中選擇和設計現場總線 Modbus 的網絡拓撲結構需要綜合考慮系統的規模、實時性、可靠性、成本等多方面因素。通過精心規劃和合理配置，可以構建一個高效、穩定的通信網絡，為系統的正常運行提供有力保障。

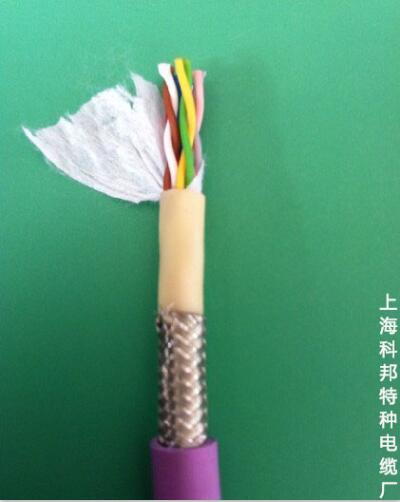

上海科邦電纜提供高品質的通信線纜，滿足 Modbus 網絡的各種需求。我們的專業團隊可以為您提供網絡拓撲結構設計的技術支持和解決方案。
