在現代工業控制系統中，RS485通訊電纜因其成本低廉、站點個數容量大、通信距離遠以及通信速度快等優點，被廣泛應用于工業自動化、樓宇控制、智能電網、安防監控、傳感器網絡等多個領域。然而，工業控制環境復雜且惡劣，通信線路中經常出現干擾耦合，這對RS485通訊電纜的抗干擾能力提出了嚴峻挑戰。

一、RS485通訊電纜的抗干擾設計

RS485通訊電纜在設計上充分考慮了抗干擾的需求。它采用平衡驅動器和差分接收器的組合，這種設計大大增強了其抗共模干擾能力。差分信號傳輸方式能夠有效地抵抗電磁干擾和雷電干擾，特別適合在工業環境中確保通信的穩定性。

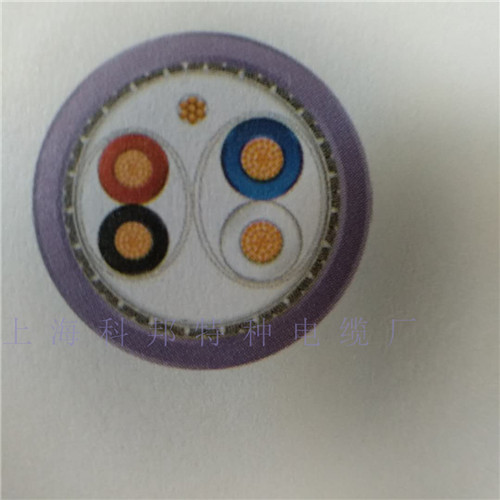

RS485通訊電纜通常使用雙絞屏蔽線，屏蔽層可以有效抵御外界的電磁干擾，提高信號的傳輸穩定性。在電纜的末端設備上，并聯一個120歐姆的電阻，可以提升通信的穩定性，防止傳輸線末端阻抗不匹配導致信號反射。
二、電磁干擾與共模噪聲的應對

電磁干擾（EMI）是指來自外部源的電磁波或電磁場對通訊信號產生的干擾，通常表現為信號失真、通訊中斷甚至設備損壞。在工業環境中，電氣設備的開關、馬達、電源線路以及其他高頻設備往往是電磁干擾的源頭。這些干擾可能通過電力線、空氣或直接耦合到通訊線路中，導致RS485通訊信號的丟失或錯誤。為了應對這些干擾，RS485通訊電纜采用了多種設計特性。

屏蔽層設計是關鍵。RS485通訊電纜通常會采用雙重屏蔽設計，第一層是金屬箔層（如鋁箔或銅箔），第二層是銅編織網或鋁編織網。這種設計不僅能有效隔絕電磁波的干擾，還能提供更好的機械保護。

差分信號傳輸方式對抗共模噪聲有顯著效果。共模噪聲是指在信號線和地線之間同時存在的干擾信號，它通常來自外部環境中的電源波動、電磁場等。RS485通訊電纜通過差分信號傳輸，能夠對噪聲進行有效抵消，從而減少共模噪聲的干擾。

 三、實際應用中的抗干擾策略

 在實際應用中，為了進一步提高RS485通訊電纜的抗干擾能力，可以采取多種策略。確保所有設備的接線準確無誤，并且安裝過程符合標準規范。這包括利用單條導線或屏蔽線將所有RS485設備的GND地端連接起來，以消除設備間可能導致通訊干擾的電勢差異。

在靠近設備側增加鐵氧體磁環可有效吸收干擾，同時增加通信線在鐵氧體磁環中的匝數可以增加干擾的吸收效果。在實際應用中，RS485通信線需要使用屏蔽雙絞線，并且屏蔽層單點接大地，可以有效抑制電快速脈沖群騷擾耦合到通信線上。

還可以考慮在通訊數據包內加幾個起始同步字節，確保在同步后才開始數據通訊的傳輸，以提高通信的穩定性。

RS485通訊電纜通過采用平衡驅動器、差分接收器、雙絞屏蔽線以及多種抗干擾設計特性，具備了良好的抗電磁干擾（EMI）和抗共模噪聲的能力。在工業環境中使用時，這些特性確保了信號的穩定性和可靠性，為各種設備的高效通訊提供了保障。然而，實際應用中仍需注意接線準確、安裝規范以及采取額外的抗干擾策略，以進一步提高通信的可靠性和穩定性。
