Modbus協議是一種廣泛應用于工業自動化和設備通信的協議，尤其是在PLC（可編程邏輯控制器）、傳感器、執行器等設備之間的通信中，具有簡潔、可靠的特點。然而，在Modbus總線系統中，通信的可靠性依賴于有效的錯誤檢測和恢復機制。由于工業環境常常面臨著噪聲、信號衰減、設備故障等問題，錯誤檢測和恢復成為保障系統穩定運行的關鍵。
一、Modbus通信中的常見錯誤
Modbus協議支持多種錯誤檢測方法，常見的錯誤包括以下幾種：
1. 校驗錯誤（Parity Error）
   校驗錯誤指的是接收到的數據包中，數據的奇偶校驗位不符合要求。Modbus協議在傳輸過程中會對每一幀數據進行校驗，確保數據的正確性。如果校驗錯誤發生，接收方將丟棄錯誤的消息并等待重新發送。

2. CRC校驗錯誤（Cyclic Redundancy Check）
   CRC校驗是Modbus RTU協議中常用的一種錯誤檢測機制，用于驗證傳輸數據的完整性。如果接收到的數據的CRC校驗碼不匹配，接收設備會丟棄該數據幀并請求重新發送。CRC錯誤一般發生在數據傳輸過程中，由于噪聲、衰減或干擾等引起。

3. 超時錯誤（Timeout Error）
   超時錯誤通常發生在請求發送后，等待響應超過預定的時間。Modbus協議中，主站在發送命令后，會等待從站響應。如果響應超時，主站將視為通信失敗，并根據設置的策略進行錯誤處理。

4. 地址錯誤（Addressing Error）
   在Modbus協議中，每個設備都有唯一的地址。地址錯誤發生時，可能是因為發送方地址設置錯誤，或者目標設備的地址不存在。此時，接收設備會忽略該請求，并不會進行響應。

5. 功能碼錯誤（Function Code Error）
   功能碼錯誤發生在請求消息中的功能碼無效或者不被目標設備支持的情況下。例如，如果主站請求從站執行一個不被支持的功能，目標設備將返回一個異常響應。

二、Modbus總線中的錯誤檢測機制
Modbus協議采用了幾種常見的錯誤檢測方法，包括但不限于以下幾種：
1. CRC校驗（Cyclic Redundancy Check）
   在Modbus RTU協議中，CRC校驗用于檢測數據幀中的錯誤。每一幀數據都附帶有16位CRC校驗碼，用于驗證數據傳輸的正確性。發送方計算數據內容的CRC值，并將其附加到數據幀的末尾；接收方根據接收到的數據重新計算CRC值，若計算結果與附加的CRC值不一致，則認為數據有誤并丟棄。

2. 奇偶校驗（Parity Check）
   在Modbus ASCII協議中，采用奇偶校驗來檢測傳輸中的錯誤。每個字符會附帶一個奇偶校驗位，用于保證傳輸過程中每個字節的數據在接收方是準確的。校驗位的設置通常由系統預設，常見的有偶校驗、奇校驗和無校驗等方式。

3. 時間超時監測（Timeout Monitoring）
   在Modbus通信中，主站和從站之間的通信存在超時監測機制。當主站發送請求后，等待一段時間內沒有接收到從站的響應，系統會自動觸發超時錯誤并進行恢復。

三、Modbus通信中的錯誤恢復機制
Modbus協議并沒有定義復雜的錯誤恢復機制，因此通常依賴于上層應用或通信設備自行實現錯誤恢復策略。以下是幾種常見的錯誤恢復方法：
1. 重試機制（Retry Mechanism）
   在通信錯誤發生后，主站可以通過設置重試次數來恢復通信。當發生CRC錯誤、超時錯誤或校驗錯誤時，主站會重新發送請求，直到達到預設的重試次數。如果連續多次重試失敗，系統可以通知操作員進行人工干預。

2. 超時后重置（Timeout Reset）
   如果通信超時發生，主站或從站會通過重新初始化設備或重新建立連接來恢復通信。某些設備在超時錯誤發生時，會自動重啟通信鏈路或重新同步通信參數。

3. 異常響應和故障指示（Exception Responses and Fault Indicators）
   當Modbus從站無法處理某個請求時，它會發送一個異常響應，告知主站出現了錯誤。常見的異常代碼有非法功能碼、非法數據地址、非法數據值等。主站接收到異常響應后，可以根據錯誤類型采取不同的恢復措施，例如修改請求的參數或重新發送有效請求。

4. 備用通信通道（Backup Communication Channel）
   在一些關鍵的工業控制系統中，為了增加可靠性，可能會設置多個通信通道。例如，當主Modbus通信通道發生故障時，可以通過備用通道繼續傳輸數據。系統可以實時切換到備用通道，避免單點故障影響系統穩定性。

四、提高Modbus通信可靠性的建議
為了提高Modbus總線系統的通信可靠性，除錯誤檢測和恢復機制外，以下幾項措施也是十分重要的：

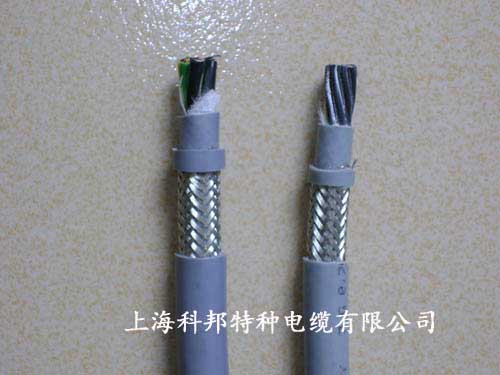

- 合理布線和屏蔽：在電磁干擾較強的工業環境中，建議使用具有良好抗干擾能力的電纜，并確保線纜的接地與屏蔽設計得當，減少外界噪聲對Modbus通信的影響。
- 定期檢測和維護：定期對Modbus總線系統進行檢測和維護，檢查電纜連接、接口狀態、設備健康等，確保系統處于良好的運行狀態。
- 增加冗余設計：對關鍵設備和通信鏈路進行冗余設計，可以顯著提高系統的可靠性和容錯能力。

Modbus總線系統的通信錯誤檢測和恢復機制是保障工業自動化系統穩定運行的核心部分。通過實施有效的錯誤檢測（如CRC校驗、超時監測）和恢復策略（如重試機制、備用通道），可以大大減少通信中斷的風險，確保生產過程的連續性和安全性。
