CAN Bus（Controller Area Network，控制器局域網絡）通訊協議因其高效、可靠的特點，廣泛應用于汽車、工業自動化、樓宇控制等多個領域。隨著系統中通訊節點的增加和通訊距離的延長，信號衰減問題成為影響CAN Bus穩定性和數據傳輸質量的關鍵因素之一。如何有效解決長距離CAN Bus通訊中的信號衰減問題，成為了工程師們必須面對的挑戰。
1. CAN Bus信號衰減的原因
信號衰減通常是指在長距離傳輸過程中，信號的幅度逐漸減弱，導致接收端接收到的信號質量下降。CAN Bus信號衰減的原因可以歸結為以下幾種：
1.1 電纜長度和電阻
隨著CAN Bus電纜長度的增加，電纜本身的電阻和電感會導致信號的衰減。電纜越長，信號傳輸的損耗越大。電纜的電阻會消耗傳輸中的電能，導致信號衰減。
1.2 傳輸速度和帶寬
CAN Bus的傳輸速度越高，信號的衰減問題越明顯。高帶寬信號需要在較短時間內完成數據傳輸，信號的衰減和失真更加顯著。CAN Bus在高速傳輸時，尤其在長距離傳輸的情況下，信號的波形可能會變形，導致數據錯誤。
1.3 傳輸介質的特性
不同類型的電纜在信號傳輸中有不同的特性。電纜的材質、屏蔽結構、絕緣層的質量都會對信號的穩定性產生影響。質量較差的電纜容易引入噪聲，增加信號衰減。
1.4 干擾源和噪聲
長距離傳輸時，外部電磁干擾（EMI）和射頻干擾（RFI）可能會通過電纜影響信號的質量。在高噪聲環境中，電磁干擾會使信號的傳輸質量降低，增加錯誤率，甚至導致通訊中斷。

2. 長距離CAN Bus通訊信號衰減的解決方案
為了有效解決長距離CAN Bus通訊中的信號衰減問題，常見的解決方案包括：
2.1 使用低電阻、高質量的電纜
選擇適合長距離傳輸的CAN Bus電纜非常關鍵。低電阻和低電感的電纜可以有效減少信號衰減。在選擇電纜時，應優先考慮那些具有高導電性能的材料（如無氧銅、鍍錫銅等），并選擇結構良好的電纜，以減少傳輸過程中的損耗。
2.2 使用合適的電纜屏蔽設計
在長距離通訊中，電纜的抗干擾能力非常重要。通過使用高質量的屏蔽設計，可以有效防止外部電磁干擾進入電纜，減少信號在傳輸過程中受到的噪聲影響。常見的屏蔽方式有單層、雙層和三層屏蔽。對于需要抗強電磁干擾的應用，建議使用雙重或三重屏蔽設計的電纜。
2.3 降低通訊速率
在長距離通訊中，降低CAN Bus的通訊速率可以減少信號衰減和失真。雖然降低速率會影響數據傳輸的效率，但這能夠顯著提升信號的質量，尤其是在較長距離或高噪聲環境中。
2.4 使用中繼器或信號增強器
中繼器（Repeater）可以有效地延長CAN Bus網絡的傳輸距離。中繼器的作用是接收信號并將其放大后重新傳輸，從而恢復信號的質量和強度。通過合理布置中繼器，可以在較長的傳輸距離上保證數據傳輸的穩定性和可靠性。
2.5 正確的終端電阻配置
在CAN Bus網絡的兩端添加適當的終端電阻，可以有效消除信號反射，減少信號損耗。通常，CAN Bus網絡的兩端需要安裝120Ω的終端電阻，這對于高質量信號的傳輸至關重要。
2.6 優化布線方式
避免電纜與強電流、強電磁干擾源平行布設，可以減少外部干擾對信號的影響。此外，合理選擇電纜路徑，避免電纜受到機械損傷或過度彎曲，也有助于減少信號衰減。
2.7 定期檢查和維護
定期檢查CAN Bus系統中的電纜和連接器是否完好無損，確保沒有出現接觸不良或信號泄漏的現象。此外，檢查電纜的屏蔽層和接地系統，確保其性能良好，也能幫助提高通訊的穩定性。

信號衰減是長距離CAN Bus通訊中的一個重要問題，但通過選擇合適的電纜、使用有效的屏蔽設計、合理配置終端電阻、使用中繼器等措施，可以有效緩解這一問題，保證通訊系統的穩定運行。面對不同應用場景的需求，選擇合適的電纜和通訊設備非常重要，尤其是在惡劣環境下的工業控制系統。

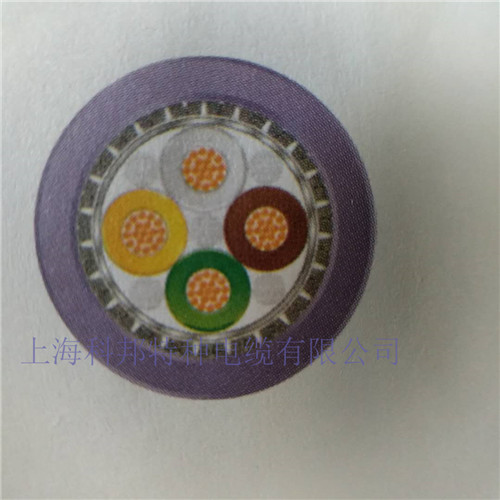

如果您需要專業的電纜解決方案，上海科邦電纜提供高品質的CAN Bus通訊電纜，適用于各種工業應用，確保長距離通訊的穩定性和抗干擾能力。
