Modbus協議是一種廣泛應用于工業自動化、樓宇控制以及能源管理等領域的通信協議。它的簡便性、可靠性和開放性使得其成為工業領域中常用的通信標準之一。在Modbus協議的應用中，Modbus線纜是連接各個設備的關鍵部件之一。了解Modbus線纜的傳輸距離、帶寬限制，以及在長距離傳輸時如何保證信號的完整性和穩定性，對于確保系統的高效穩定運行至關重要。
1. Modbus線纜的傳輸距離和帶寬限制
傳輸距離
Modbus協議的通信介質通常為RS-485標準的雙絞線，尤其在長距離傳輸的場合中，RS-485因其較強的抗干擾性和較遠的傳輸距離而被廣泛應用。
標準情況下：RS-485信號傳輸的最大距離通常為1200米，但這也依賴于通信速率的設置。傳輸距離與通信速率成反比，也就是說，較高的通信速率會限制最大傳輸距離。
高傳輸速率下的限制：在較高的傳輸速率（例如115200 bps）下，Modbus信號的最大傳輸距離可能會縮短至300米到500米。因此，選擇適當的速率是保證通信質量的關鍵。
低傳輸速率下的擴展距離：在較低的速率下，Modbus信號的傳輸距離可以更長，理論上可以達到1200米，但在實際使用中，由于電纜質量、環境干擾等因素，實際的可達距離通常需要通過現場測試來確定。

帶寬限制
Modbus通信的帶寬主要由所使用的物理介質（如雙絞線、同軸電纜等）和通信速率決定。雖然Modbus協議本身不要求極高的帶寬，但其數據傳輸速度和可靠性在一定程度上依賴于線纜的質量和帶寬。
RS-485帶寬：RS-485線纜的帶寬通常足以支持Modbus協議的數據傳輸要求。在標準情況下，RS-485可以支持高達10Mbps的速率，但實際應用中，大多數Modbus設備使用的速率通常較低，通常在9600 bps到115200 bps之間，帶寬需求并不高。
2. 如何保證信號的完整性和穩定性？
在Modbus通信中，長距離傳輸可能面臨信號衰減、噪聲干擾、數據丟失等問題。為了確保信號的完整性和穩定性，采取合適的措施非常重要。

選擇合適的線纜
RS-485線纜選擇：RS-485傳輸標準采用的是差分信號傳輸方式，這種方式對抗干擾的能力較強，適用于長距離傳輸。選擇優質的屏蔽雙絞線能夠有效減少外部電磁干擾（EMI），提高傳輸質量。

線纜質量：高質量的線纜不僅有助于降低信號衰減，還能減少電磁干擾的影響，從而提高通信穩定性。

使用終端電阻和偏置電阻
在Modbus系統中，使用終端電阻和偏置電阻是常見的做法，能夠確保信號傳輸的穩定性。

終端電阻：為了減少信號反射，在傳輸線的兩端加上120Ω終端電阻。終端電阻可以消除由電纜不匹配引起的信號反射，確保信號在長距離傳輸中不會產生畸變。

偏置電阻：在RS-485網絡的主機端和終端設備之間使用偏置電阻，可以確?？偩€在無信號傳輸時保持有效的邏輯電平，避免浮空狀態引起的錯誤。

減少干擾
在長距離傳輸的環境中，外界電磁干擾可能導致信號衰減和數據丟失。因此，為了保證Modbus通信的穩定性，需要采取以下措施：

屏蔽措施：在可能存在強電磁干擾（EMI）的環境中，使用屏蔽線纜是非常必要的。屏蔽雙絞線可以有效防止外部電磁波干擾，提高信號的抗干擾能力。

線纜布置：避免將信號線纜與電力線、變頻器、開關電源等高功率設備的電纜并行敷設。若不可避免，盡量保持一定的距離或采用屏蔽電纜。

使用中繼器和隔離器
對于長距離傳輸，尤其是在超過1200米的情況下，中繼器和信號隔離器可以有效增強信號的強度和穩定性。
中繼器：中繼器可以將信號進行再生和放大，解決信號衰減的問題，尤其適合長距離的網絡連接。
隔離器：用于隔離不同部分的電氣設備，避免地電位差異帶來的干擾，確保Modbus通信系統的穩定性。

調整傳輸速率
降低通信速率可以在一定程度上提高信號的穩定性。雖然降低速率會影響數據傳輸的效率，但通過減少噪聲和信號衰減的影響，能夠保證信號在長距離下的準確性。

Modbus協議在長距離傳輸時確實面臨一些挑戰，但通過選擇合適的線纜、使用終端電阻和偏置電阻、減少外部干擾以及必要時使用中繼器和隔離器，可以有效保證信號的完整性和穩定性。通過這些措施，Modbus系統能夠在工業環境中可靠地進行數據通信，滿足自動化控制系統的需求。

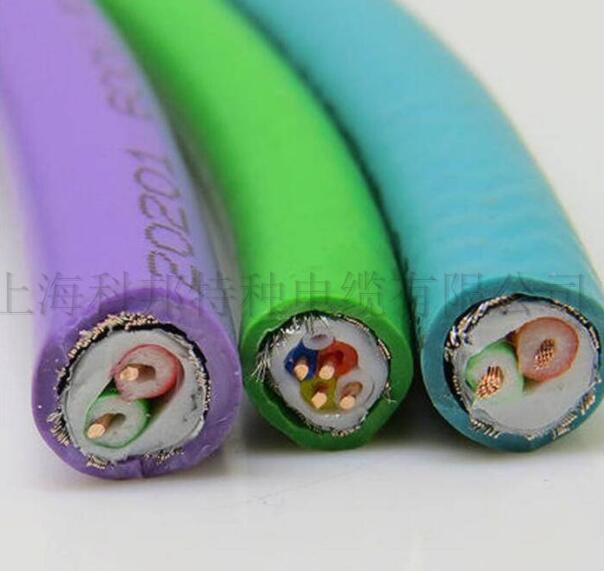

如果您需要高質量、穩定的Modbus線纜，上海科邦電纜提供的專業解決方案將是您的理想選擇。我們為各種工業應用提供優質的通信電纜，確保您的設備在長距離傳輸中信號不失真、穩定運行。
