      RS485電纜STP-120的傳輸速率和傳輸距離是多少?在不同傳輸速率下,電纜的信號衰減和抗干擾能力如何保持平衡?
      時間:2024-11-08 16:27:11  來源:  瀏覽:
      RS485是一種常見的差分信號傳輸標準,廣泛應用于工業控制、自動化系統以及長距離數據通信中。由于其較強的抗干擾能力和適應較大傳輸距離的特點,RS485被廣泛應用于許多需要高可靠性和穩定性的通信系統中。為了確保RS485信號的高效傳輸,選擇合適的電纜至關重要。
      一、RS485電纜STP-120的基本參數

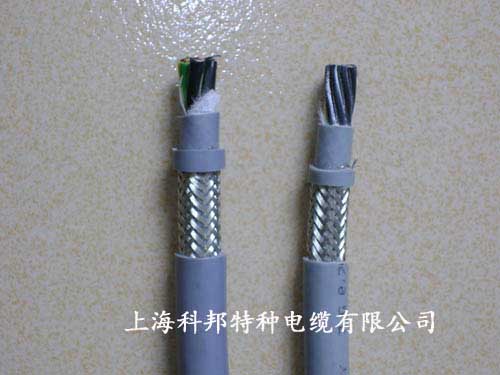

      RS485電纜STP-120是一種采用屏蔽雙絞線(STP:Shielded Twisted Pair)結構的電纜,常用于差分信號傳輸。它的設計主要為提高抗電磁干擾(EMI)能力,同時確保數據在長距離傳輸過程中的完整性。對于STP-120電纜,常見的傳輸參數如下:
      傳輸速率:RS485電纜的傳輸速率通常可以達到10 Mbps甚至更高,但具體的傳輸速率還需根據電纜的質量、長度和系統設計來決定。STP-120電纜能夠支持在標準通信條件下的較高速率,常見的傳輸速率為1 Mbps至10 Mbps,部分應用可達到20 Mbps。
      傳輸距離:在標準的RS485通信中,傳輸距離與信號速率存在反比關系,即速率越高,支持的最大傳輸距離越短。使用STP-120電纜時,理論上傳輸距離為1,200米(1.2公里),但在高速率傳輸(如10 Mbps或更高)下,實際傳輸距離可能需要縮短。根據速率不同,以下為典型的傳輸距離:
      低速率(例如:100 kbps):最多可達1,200米。
      中等速率(例如:1 Mbps):可傳輸至1,000米左右。
      高速率(例如:10 Mbps):有效傳輸距離大約為100-150米。

      二、傳輸速率對信號衰減的影響
      在RS485通信中,隨著傳輸距離的增加,信號會經歷一定程度的衰減和失真。信號衰減是指在電纜傳輸過程中,由于電纜電阻、導體材料、空氣介質等因素的影響,信號的強度逐漸減弱。
      低速率下的衰減較小:由于數據傳輸的頻率較低,信號的高頻部分不容易受到衰減,因此在低速率下,信號能夠保持較好的穩定性,傳輸距離也能相對較長。
      高速率下的衰減更為顯著:在高頻信號下,電纜的電氣特性(如電阻、容抗、導體與屏蔽層的耦合等)會導致信號的快速衰減。為了解決這個問題,RS485系統通常會通過增加信號放大器、使用較高質量的電纜以及減少傳輸距離來補償衰減。
      為了減小衰減,STP-120電纜采用了雙絞線結構和屏蔽層設計,有效減少了外界電磁干擾,同時屏蔽層還能在一定程度上保護信號免受外部噪聲的影響,減少信號失真。

      三、信號的抗干擾能力與電纜設計
      抗干擾能力是RS485系統的重要性能指標之一,特別是在工業環境中,電磁干擾(EMI)來自各種電氣設備、電機、電力系統等因素可能會對RS485信號造成影響。
      雙絞線結構:STP-120電纜的雙絞線設計有助于減少來自外部環境的電磁干擾。通過相鄰線對的旋繞,電流的相反方向可以相互抵消,從而降低電磁噪聲對信號的影響。
      屏蔽層:STP-120電纜的屏蔽層進一步增強了抗干擾能力,能有效屏蔽外部電磁噪聲,特別是在電力設備密集、環境復雜的地方,屏蔽層能提供可靠的保護,避免信號質量下降。
      低噪聲與高抗干擾能力:STP-120電纜設計中采用了優質的導體和高效的屏蔽材料,從而確保在高速數據傳輸時也能保持信號的穩定性和清晰度。無論是在較高的傳輸速率下,還是在復雜的電磁環境中,STP-120電纜都能確保數據傳輸的可靠性。

      四、如何平衡傳輸速率與信號衰減、抗干擾能力?
      在不同的應用場景下,傳輸速率、信號衰減和抗干擾能力之間需要根據具體需求進行平衡。
      較低傳輸速率,較長傳輸距離:如果需要傳輸較長距離(例如工業自動化系統中的遠程控制),可以選擇較低的傳輸速率(如100 kbps或1 Mbps),以降低信號衰減并確保較遠的傳輸距離。此時,STP-120電纜能夠充分發揮其抗干擾性能,保證信號穩定。
      較高傳輸速率,較短傳輸距離:如果應用場合對數據傳輸速率有較高要求(如高精度工業數據采集),則可以選擇較高的傳輸速率(例如10 Mbps)。此時需要相應地降低傳輸距離,并在必要時通過增加中繼器或放大器來補償信號衰減。
      增強抗干擾能力:如果環境中的電磁干擾較強,除了使用STP-120電纜外,還可以采取其他措施(如增加地線、減少電源噪聲等),以確保信號質量不受外界干擾。

      RS485電纜STP-120憑借其出色的抗干擾能力和適應長距離數據傳輸的特性,廣泛應用于自動化控制系統、樓宇設備、監控系統等多個領域。在不同的傳輸速率下,合理選擇電纜并確保平衡信號衰減與抗干擾性能,將有效提升系統的可靠性。
