在現代工業自動化和控制系統中，RS485通訊協議因其長距離、高速度和多點通訊的優勢廣泛應用。然而，在一些復雜的環境中，如電力、礦山、化工等行業，強電磁干擾（EMI）是常見的挑戰。這種干擾不僅會影響通訊的穩定性，還可能導致數據傳輸錯誤、信號丟失等問題。因此，保障RS485通訊電纜的穩定性，在強電磁干擾環境下顯得尤為重要。
1. RS485通訊的工作原理與挑戰
RS485通訊協議通常采用差分信號傳輸，使用兩根信號線（A、B線）傳輸信號。由于其具有較強的抗噪聲能力，在理論上，RS485能夠有效抗擊外部電磁干擾。然而，在電磁干擾極強的環境中，電纜暴露在強電場和磁場中，可能會導致差分信號的畸變，從而影響數據傳輸的準確性和穩定性。

2. 電磁干擾對RS485通訊的影響
強電磁干擾主要來源于以下幾種因素：
高功率設備的操作：例如變頻器、電焊機、大型電機等設備，它們在運行過程中產生強烈的電磁輻射。
無線電頻率干擾：如附近的無線通訊、廣播信號等，尤其是在城市或工業區內，信號頻繁且強度不穩定。
電氣設備的接地問題：接地不良或接地回路設計不當，也可能導致電磁干擾信號的引入。
這些干擾信號通過電纜傳輸到RS485通訊線路，進而影響數據的正確傳輸。

3. RS485通訊電纜如何抵抗電磁干擾？
為了在強電磁干擾環境中確保數據的穩定傳輸，RS485通訊電纜的設計和選型需要考慮以下幾個方面：
雙絞線結構：RS485通訊電纜通常采用雙絞線設計，這有助于減少外部電磁場對信號的影響。雙絞線通過兩條導線的相對運動來互相抵消外界電磁干擾，保持信號的差分傳輸。

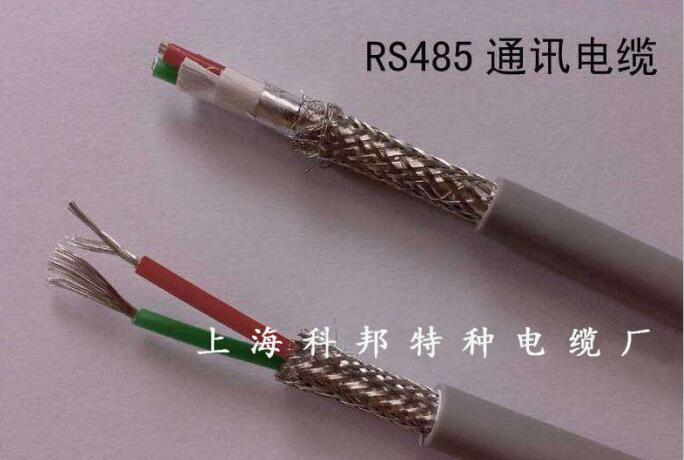

屏蔽層設計：為了進一步提高抗干擾能力，RS485電纜常常配備金屬屏蔽層。屏蔽層可以是銅箔屏蔽、鋁箔屏蔽或編織銅網等形式，它們能夠有效地阻擋來自外部的電磁干擾，使得電纜內部的信號傳輸更加穩定。屏蔽層不僅可以防止外界電磁波的干擾，還能有效抑制電纜自身發出的輻射。
選擇合適的電纜外護層：強電磁干擾環境下，電纜的外護層也要具備抗干擾功能。通常，耐腐蝕、耐高溫、耐磨損的材料，如PVC、PE和耐油材料等，會增加電纜的抗干擾能力，并延長電纜使用壽命。
接地設計：RS485電纜的屏蔽層必須良好接地。接地能有效將外來的電磁干擾信號引入地面，避免干擾信號回流至通訊線路，保證通訊信號的穩定性。

4. 其他設計優化方法
除了電纜本身的設計，系統層面的一些設計也可以幫助增強RS485通訊的穩定性：
合理布線：在布設電纜時，避免與高電壓、高電流線路平行布置，保持足夠的距離，防止交叉干擾。
使用差分信號驅動器：高質量的驅動器能夠增強差分信號的抗干擾能力，提升通訊質量。
終端電阻的設置：適當的終端電阻可以避免信號反射，減少信號干擾，確保數據穩定傳輸。

在強電磁干擾環境下，RS485通訊電纜的穩定性依賴于其合理的設計和選型。選用帶有屏蔽層的雙絞線電纜，配合良好的接地設計和適當的布線方法，可以有效地減少電磁干擾對通訊系統的影響，確保數據的穩定傳輸。
上海科邦電纜專業提供各種高質量的RS485通訊電纜，產品具備優良的抗干擾性能，廣泛應用于礦山、電力、冶金等高電磁干擾環境中。我們?yōu)榭蛻籼峁┒ㄖ苹娎|解決方案，確保您的設備在惡劣環境中始終保持穩定運行。
